Щиты учета

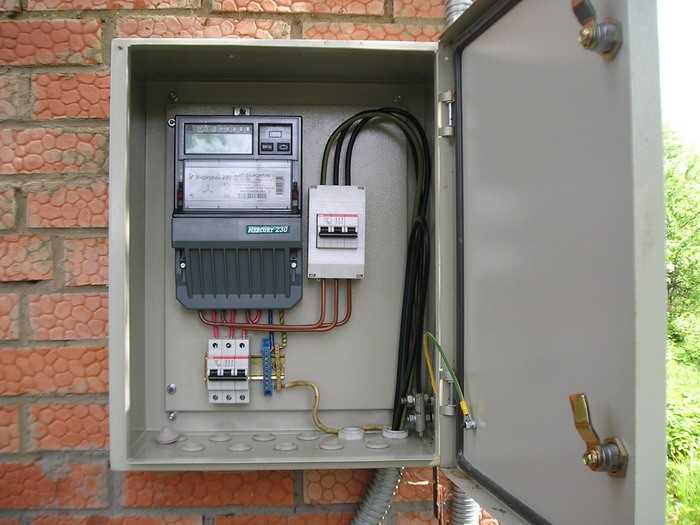

В зданиях и помещениях, которые подключены к системе электроснабжением, первыми элементами в электроцепи являются щиты учета (ЩУ). Он состоит из таких основных элементов: вводного автомата, счетчика электроэнергии, клеммы заземления, ну и конечно же, металлического или пластикового бокса.
Также в щит учета дополнительно устанавливают селективное противопожарное УЗО или еще один автомат, который в случае замены кабеля (например, поврежденного) исключит необходимость срывать пломбу со счетчика.
Щиты распределительные

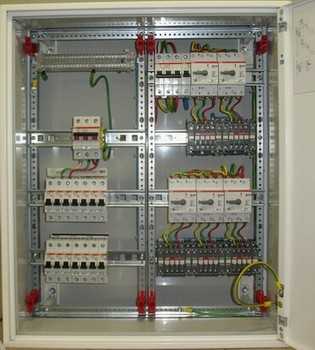

Следующим элементом в электроцепи после ЩУ устанавливается распределительный щит (ЩР). Назначение этого щита (точнее оборудования, установленного в нем) распределение электроэнергии внутри помещений и защита от:
- електроцепей от перегрузок,
- от перегрева проводки,
- человека от поражения электрическим током и др.

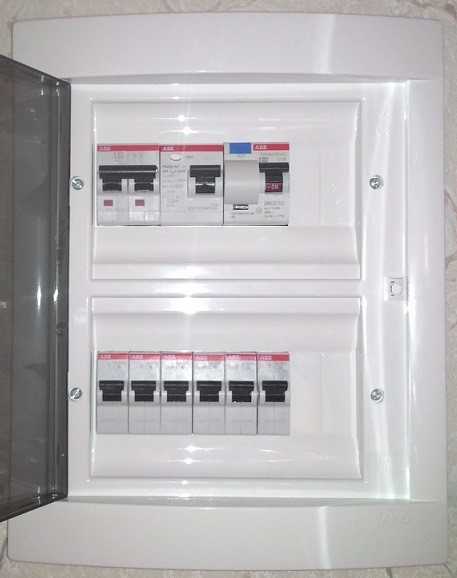

Основным отличием распределительных щитов является тип установки бокса: наружный (накладной на стену) и внутренний (встроенный в стену).
Конечно, по сложности установки наружный значительно выигрывает. Для установки Вам понадобится только закрепить его двумя или четырьмя дюбелями к стене. А под внутренний (встроенный) бокс придется сделать немалое углубление в стене. Но оно того стоит: визуально со стены будет выступать только тонкая аккуратная крышка бокса.
Также как и ЩУ, распределительные щиты изготавливают из металла и пластика. Для промышленного помещения или помещения с определенными пожарными требованиями больше подойдет металлический бокс. А для жилых помещений, где основным требованием является эстетический аспект, больше подойдет белый бокс. К тому же он изготавливается из негорючего пластика.
Следующей, и не мало важной, характеристикой ЩР является размер бокса, а точнее количество модулей, которое может в себе поместить бокс (под модулями, в данном случае, имеются ввиду модульные устройства: автоматические выключатели, УЗО, диф. автоматы и др.).
Для металлических коробов эта характеристика в большей мере определяется размером DIN-рейки (одной или нескольких). Она размещается внутри бокса.
В пластиковых боксах, не зависимо от наружных габаритов, основная характеристика – модульность. В его дверце (крышке) есть определенное количество отверстий в один, два или три ряда. Эти отверстия и определяет количество модулей, которое Вы сможете установить в данный бокс.
Щиты вводно-распределительные

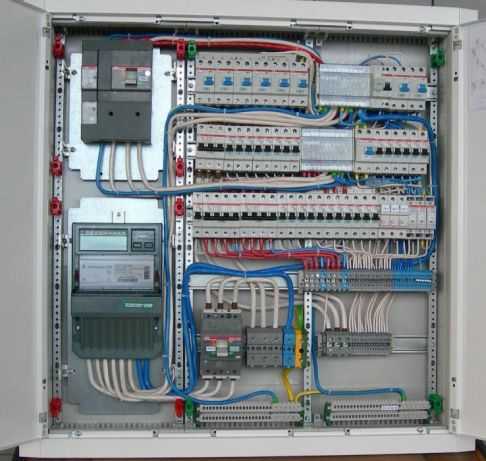

Хотелось бы упомянуть и про щиты вводно-распределительные (ЩВР), которые совмещают в себе ЩУ и ЩР. Такие щиты часто используются для подключения к системе электроснабжением промышленных, общественных зданий. В них есть возможность установки громоздких шкафов для установки счетчика и большого количества модулей. Или наоборот, если нет необходимости в установке кроме счетчика, нескольких автоматов, колодки заземления и УЗО, а места в обрез (как, например, в маленьких магазинчиках) – можно использовать ЩВР.
Также, в старых многоквартирных домах (таких как «хрущевки») нет общего считка на лестничной площадке. Счетчики электроэнергии размещаются внутри квартир. И если нужно в квартире сменить старые, постоянно «перегорающие пробки» на автоматические выключатели с дополнительной установкой УЗО, то необходимо будет заменить и устаревший щиток на новый, в котором уже предусмотрено крепление под новый счетчик и DIN-рейку.
